Замена термопленки в МФУ Canon i-SENSYS MF4018

Подробности

Опубликовано 13.03.2016 10:00

Просмотров: 8710

Лазерные принтера достаточно сложные устройства, сочетающие в себе множество технологий и достижений человечества. Заправка картриджей лазерных принтеров особых навыков не требует (хотя некоторые допускают непростительные ошибки), а замену комплектующих, вышедших из строя вообще лучше доверять только профессионалам.

Сегодня к нам на ремонт попало многофункциональное устройство (принтер/сканер/копир) Canon i-SENSYS MF4018 с неисправной печкой. Как рассказал нам владелец данного аппарата, при печати принтер издает посторонние шелестящие звуки, тонер не держится на бумаге и от бумаги отваливаются черные ошметки (кусочки термопленки). В данном аппарате вышла из строя термопленка узла закрепления. Будем ее менять. Для начала извлекаем картридж из принтера и откручиваем два винта крепления передней панели.

Передняя панель достаточно легко отстегивается. Убираем ее, она нам не пригодится. Снимаем правую стенку, отстегнув несколько защелок. Нам открывается вид на плату форматтера.

Отключаем провода и шлейфы, идущие к блоку сканера. С левой стороны убираем фиксатор вилки салазок для последующего демонтажа блока сканера.

Отстегнув вилку от салазок, снимаем блок сканера.

Теперь необходимо демонтировать крышку картриджа. Для этого снимаем фиксатор направляющей и после чего снимаем всю крышку.

Открутив винты крепления салазок блока сканирования, снимаем левую стенку МФУ. Нам открывается вид на силовую плату. Здесь отключать пока ничего не нужно.

На данном этапе откручиваем четыре винта крепления крышки узла закрепления (печки или фьюзера, от англ. fuser). Нам открывается вид на печку, но снять мы ее пока не можем, нам мешает задняя стенка.

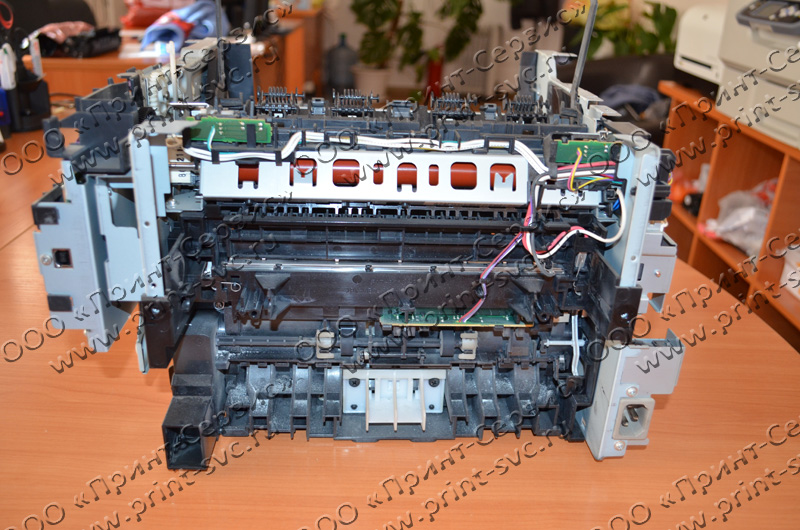

Откручиваем два винта крепления задней стенки и снимаем ее.

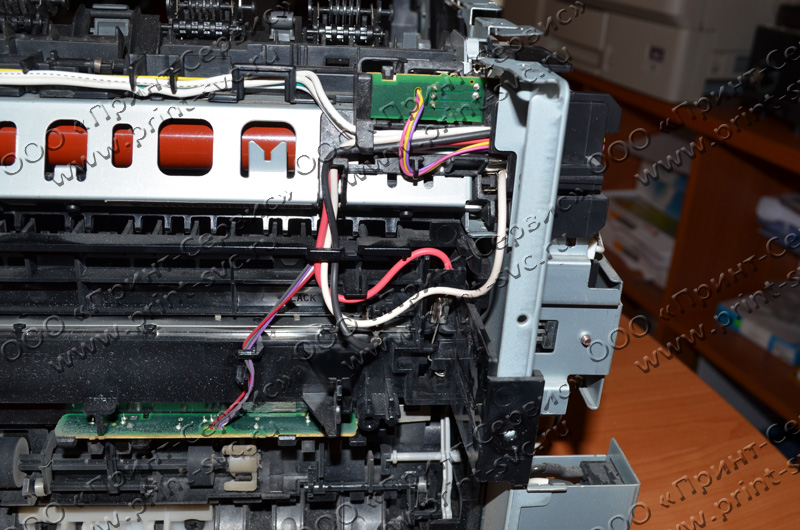

Теперь от силовой платы можно отключить все шлейфы и провода, идущие в сторону печки. Разводим провода по сторонам, чтобы нам ничего не мешало демонтировать узел закрепления.

Удаляем все мешающие блоки и, открутив три винта крепления печки, снимаем ее.

Разбираем саму печку. Для этого откручиваем два винта крепления защитного кожуха и снимаем его. Теперь мы можем беспрепятственно изучить проблемы печати в данном аппарате. Причиной разрушения пленки послужил износ антипригарного покрытия. К нему просто-напросто налип тонер и прикипела бумага, которая в свою очередь намоталась на пленку. Плоскогубцами снимаем две прижимные пружины и демонтируем узел термозакрепления.

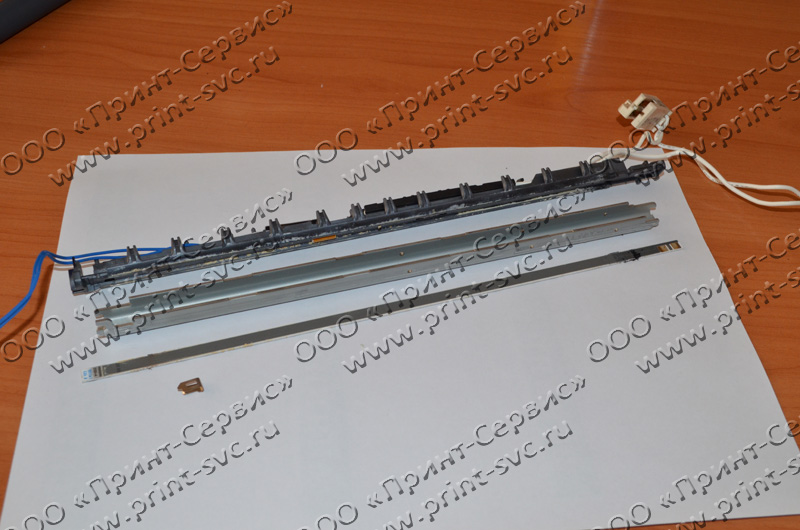

Узел разбираем на составляющие и все тщательно оттираем от грязи. Важно не сломать хрупкий ТЭН, так как он керамический.

После тщательной очистки собираем все на свои места и смазываем поверхность ТЭНа специальной термосмазкой. Термосмазка СИ-350 Отечественного производства здесь не пойдет, так как из-за высокотемпературного нагрева она превратится в непонятную субстанцию с отсутствующими смазывающими свойствами. Желательно использовать Molykote HP-300. Это относительно недорогая, но очень качественная смазка. При наложении смазки лучше не экономить, но и излишнее количество смазки будет только мешать. Ключевое условие - равномерность нанесения. Термопленку также лучше брать оригинальную (если мне не изменяет память Литовская) не металлизированную. С металлизированной пленкой придется еще корректировать температуру ТЭНа путем подбора сопротивления в терморезистор. У нас все проверенное временем, беспокоиться не о чем.

Собираем узел.

Попутно решил посмотреть, как обстоят дела в блоке лазера. Как оказалось, на линзах и зеркалах было достаточно много пыли. Это будет причиной неравномерной контрастности отпечатка. На фотографии виден слой пыли на зеркале. Обязательно очищаем оптические элементы с применением специальных средств.

Процесс сборки описывать не буду, фотографии прекрасно опишут весь процесс.

Результат выполненной работы - качественная печать и довольный клиент!

P.S. Не забываем отписываться в комментариях к статье. Мне очень интересно, сколько моя статья помогла восстановить аппаратов.

MACTEP, 13 марта 2016 г.
